在水泥生產過程中,粉磨系統電耗占全部生產用電的60%-70%,因此,降低粉磨系統電耗是水泥生產企業節能降耗的主要目標之一。

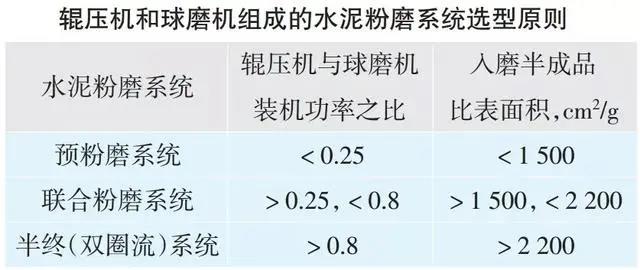

目前,水泥廠大都采用輥壓機與球磨機組成的聯合粉磨系統進行生產,輥壓機與球磨機組成的水泥粉磨系統,有預粉磨系統、聯合粉磨系統和半終(雙圈流)粉磨系統3種形式,工藝流程的選擇主要取決于輥壓機和球磨機的相對大小。

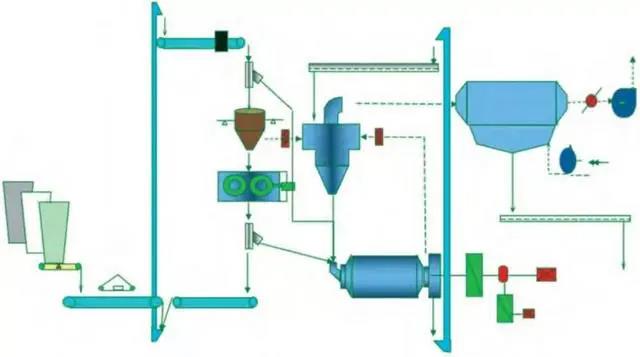

1、水泥輥壓機預粉磨系統
水泥輥壓機預粉磨系統的特點為物料被輥壓機預粉磨后,壓輥中部全部或部分?jǐn)D壓效果好的物料進入后續的球磨機。
該系統工藝簡單,設備少,維護工作量少,水泥成品全部經過球磨機粉磨,成品粒度分布較寬,水泥性能穩定。
但是,因輥壓機輥壓后的物料未經分選,有大量細粉返回輥壓機,若返回比例>60%,輥壓機將無法穩定運行,所以輥壓機的節電幅度有限。

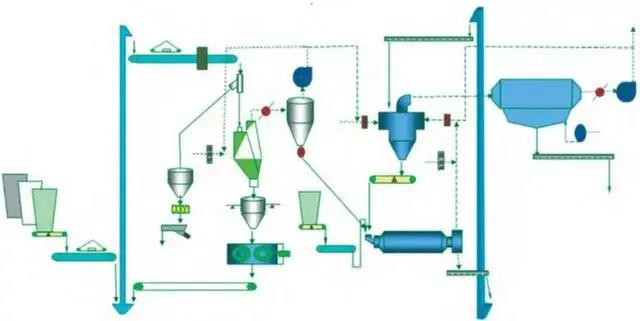

2、水泥輥壓機與球磨機聯合粉磨系統
為了進一步降低水泥粉磨系統的單位能耗,隨著V型選粉機的出現,出現了輥壓機與球磨機組成的聯合粉磨系統。
水泥輥壓機與球磨機聯合粉磨系統的特點是經輥壓機輥壓后的物料,通過風選設備,將物料分成粗、細兩部分,細的部分進入球磨機繼續粉磨至成品,粗的部分返回輥壓機被再次輥壓。由于水泥成品全部經過球磨機粉磨,成品粒度分布較寬,水泥性能穩定。
但受旋風筒收塵效率和輥壓物料特性影響,旋風筒和循環風機的磨損問題無法避免,且入磨半成品中含有大量合格細粉,影響系統粉磨效率。

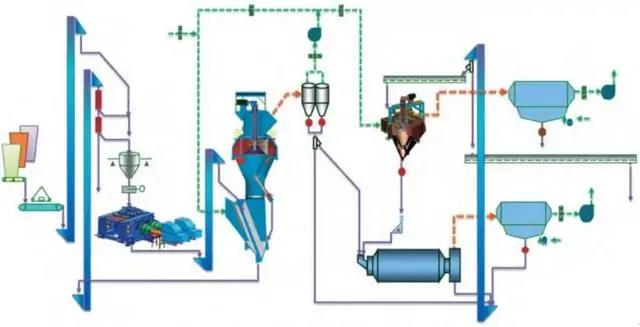

3、水泥半終(雙圈流)粉磨系統
半終(雙圈流)系統是在聯合粉磨系統的基礎上發展起來的,不僅更加節能,而且解決了旋風筒和循環風機磨損問題。其特點實經輥壓機輥壓后的物料,通過風選設備,將物料分成粗、中、細三部分,其中粗料返回輥壓機被再次輥壓,中料入球磨機繼續粉磨至成品,而達到成品要求的細料直接作為水泥成品。
除此之外,因輥壓機和球磨機為兩個完全獨立的循環系統,所以更加容易操作控制;通過輥壓機部分動態選粉機的分選,合格的成品不經球磨機研磨直接入成品庫,從而提高了球磨機的粉磨效率。
但是,由于部分成品沒有經過球磨機研磨,部分企業的輥壓機出現需水量偏高等工作性能不佳的問題。
在目前常用的幾種大型粉磨設備中,作為料床粉磨設備的輥壓機,能量利用率最高,隨著液壓、電控技術水平的提高,耐磨材料性能的改善,輥壓機越來越受到用戶的青睞??梢灶A(yù)見,十年內,輥壓機將是水泥行業粉磨工序的首選設備。在不久的將來,輥壓機將會取代其他粉磨系統,成為水泥行業物料粉磨的主要粉磨設備。
