我公司水泥粉磨采用輥壓機+球磨機組成的開路聯合粉磨系統，設計臺時產量110t/h。自2010年投產以來，生產P·O42.5水泥實際臺時產量?jī)H為95t/h左右，最低只有80t/h，噸水泥電耗高達40kWh/t以上。
1 主機配置
該系統主機配置見表1。

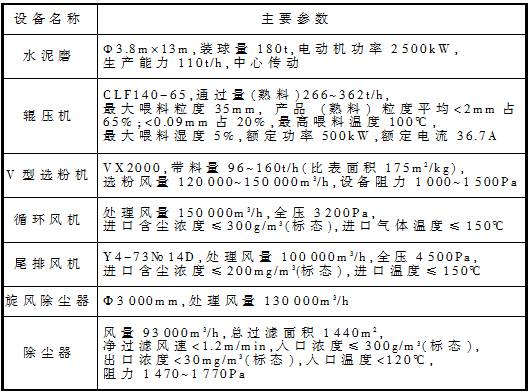

表1 水泥系統的主機配置
2 存在問題
由于熟料是直接從庫底經皮帶機送入配料庫，入磨熟料的溫度較高，在夏季的生產過程中，水泥磨瓦溫高，磨機經常跳停。故采取一系列的降溫措施：1）在熟料上淋水；2）磨機筒體淋水；3）在油冷系統上增加冷卻器；4）在不影響質量的情況下，加大磨內通風等，效果均不明顯。最后，為了生產，把水泥磨的磨尾瓦溫高磨機跳停報警值由65℃慢慢地分別放寬到70℃、72℃和75℃，還是不能連續生產，特別是在生產P·O52.5水泥時由于熟料溫度高，且料耗也高，設備跳停的頻率加大，幾乎2h就跳停一次。在生產P·O42.5水泥時每班跳停1～2次。電耗等經濟指標變的更差。設備連續跳停和噸水泥能耗高等問題一直困擾著我們，也嚴重制約著生產。
3 技改措施
3.1 三倉磨改為兩倉磨
經多次考察并做篩余曲線和顆粒級配分析后決定，將磨機二、三倉合并，原一倉倉長3.7m，二倉倉長2.7m，三倉倉長6.1m，改造后一倉倉長3.7m，二倉倉長8.8m，同時調整研磨體平均球徑及填充率，技改前后研磨體級配對比見表2。

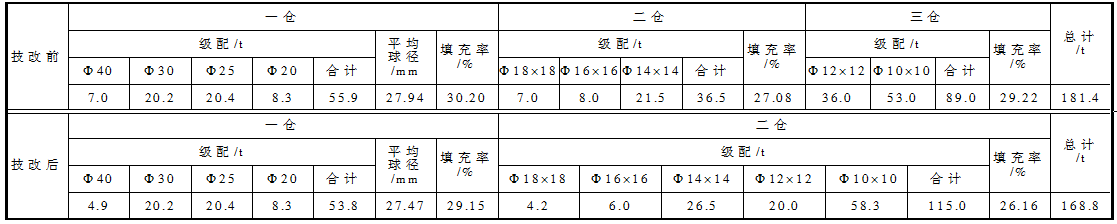

表2 技改前后研磨體級配
此項技改效果較明顯，生產P·O42.5水泥臺時產量從105t/h增加到108t/h，80μm篩余從2.0%降到1.2%,磨機功率從2650kW左右下降至2450kW，比表面積從330m2/kg增加到340m2/kg。
3.2 輥壓機改為雙進料裝置
經現場研究分析發現，輥壓機入口進料裝置只在一側有調整閘閥，物料由稱重倉喂入輥壓機時，一部分料直接作用在了一個輥面上。為此，我們?cè)谳亯簷C(jī)入口加上雙進料裝置，使生料喂入兩輥中間，從而提高輥壓機的擠壓效果，充分發揮輥壓機的做功效率。
3.3 加高稱重倉
為了穩定入輥壓機的物料，防止產生離析，穩定輥壓機的工作電流，我們又把水泥磨稱重倉加高1m，稱重倉倉重的控制由20t提高到25t，從而保證了輥壓機的強制喂料。
這兩項技改后，輥壓機的電流提高2A左右。
3.4 V型選粉機導風葉片的調整
經摸索后發現，所有導風葉片全開時，即所有的葉片開度達到100%時，才能充分發揮V型選粉機的選粉效果，相同比表面積下臺時產量提高1t/h左右，水泥磨能夠很好地運行。
3.5 磨內出料篦板篦縫的改造
將出料篦板篦縫從6mm調整為3mm，并將靠近磨筒體的出料篦板篦縫焊死一部分，加大了磨尾通風量的控制，磨尾壓力從原來的-50Pa調整為-500~ -400Pa，出磨氣體溫度從最高120℃下降到102℃，磨頭溢料現象也隨之消失。水泥磨瓦溫高、水泥中石膏脫水等問題得到了緩解，進一步穩定了質量。
3.6 熟料率值的調整
調整前熟料三率值為：KH=0.90，n=2.65，P=1.4。后針對我公司的原燃材料，探索出了最佳的熟料配料方案：KH=0.905，n=2.7，P=1.33。此配比下，熟料的易磨性較好。同等條件下，物料易磨性好壞能影響臺時產量5t/h左右。
3.7 熟料粒度的控制
結合熟料全分析，計算出合理的熟料液相量來調整配料方案，限定好窯內合理的熱工制度，確保合適的熟料粒度。當輥壓機喂料粒度均勻，粉狀物料較少時，輥壓機的做功效率較高（輥壓機電流能控制在26～35A之間）；與之相反，當粉狀物料較多時，臺時產量最多可能降低10t/h。
3.8 加強水泥磨的工藝管理
在摸索節能降耗期間，我公司逐漸完善了工藝管理制度，比如設備開停機、設備空運轉和逢停必清等。通過工藝考核制度的落實，現各崗位已形成了良好的執行習慣，各種執行已經流程化，特別是針對工藝管理制度的執行，現在的生產情況有了明顯的好轉，一個月內基本上沒有故障停機。
3.9 助磨劑加入方式和計量裝置的調整
助磨劑的加入由流入方式改噴入方式。采用自制噴頭，并對噴頭進行了合理定位，借助壓縮空氣，使助磨劑與壓縮空氣充分混合，及時地混入到磨內，使磨內的物料與助磨劑均勻地接觸，避免出現局部助磨劑加入過多的現象，充分發揮助磨的作用。
2012年為了對助磨劑計量控制更精準，增加了助磨劑專門計量泵，采用DCS控制，操作員在中控室進行開、停和量的控制。中控室與現場在助磨劑的摻加方面配合不及時的現象也消失了。
4 技改效果
經過兩年的嘗試與技改，最終取得了比較好的效果，2013年5月份生產P·O42.5水泥，月平均臺時產量達到110t/h，比表面積控制（380±10）m2/kg，電耗降低到29kWh/t（包括線損），創造了我公司的歷史最低電耗，設備也沒有由于瓦溫高跳停過。技改前后主要經濟指標見表3。

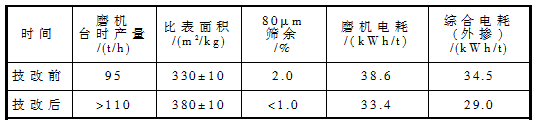

表3 技改前后粉磨系統生產技術指標月平均值
水泥磨系統能連續生產，輥壓機有了很好的做功效果，水泥磨綜合電耗比原來下降了5kWh/t以上，質量也得到了穩定，水泥發貨淡季企業也能充分進行避峰生產，并能科學使用混合材，合理降低水泥成本，提高企業綜合效益。
